CST-Sensores Magnéticos P/series 24-25-32-52-69-90-94-95-QC-QP

     Descripción

Los sensores magnéticos de proximidad Serie CST tienen la función de relevar la posición del pistón en el cilindro. Cuando están investidos del campo magnético generado por el imán del pistón, los sensores cierran (en las versiones normalmente abiertas) o abren (en las versiones normalmente cerradas) un circuito eléctrico generando una señal útil para comandar directamente una electroválvula o una plaqueta PLC. Un diodo LED de color amarillo señala la conmutación del sensor. Los sensores están disponibles en dos versiones: REED con funcionamiento mecánico y con funcionamiento electrónico. Las versiones electrónicas se aconsejan en los usos onerosos con participaciones mucho frecuentes, gracias al número elevado de impulsiones también en la presencia de vibraciones fuertes.

» Integrados en los perfiles de los cilindros

» Con o sin conector M8

     Características


Funcionamiento Contacto Reed Electrónico
Tipo de salida Statica o electrónica PNP
Tipo de contacto Contacto normalmente abierto (NO) y normalmente cerrado (NC)
Tensión Ver las características específicas del modelo.
Corriente max Ver las características específicas del modelo.
Carga max Sensores Reed 8 W DC y 10 VA AC Sensores electrónicos 6 W DC
Grado de protección IP 67
Material Cuerpo plástico encapsulado en resina epoxy Cables en PVC Conector en PVR Cuerpo del conector en PU

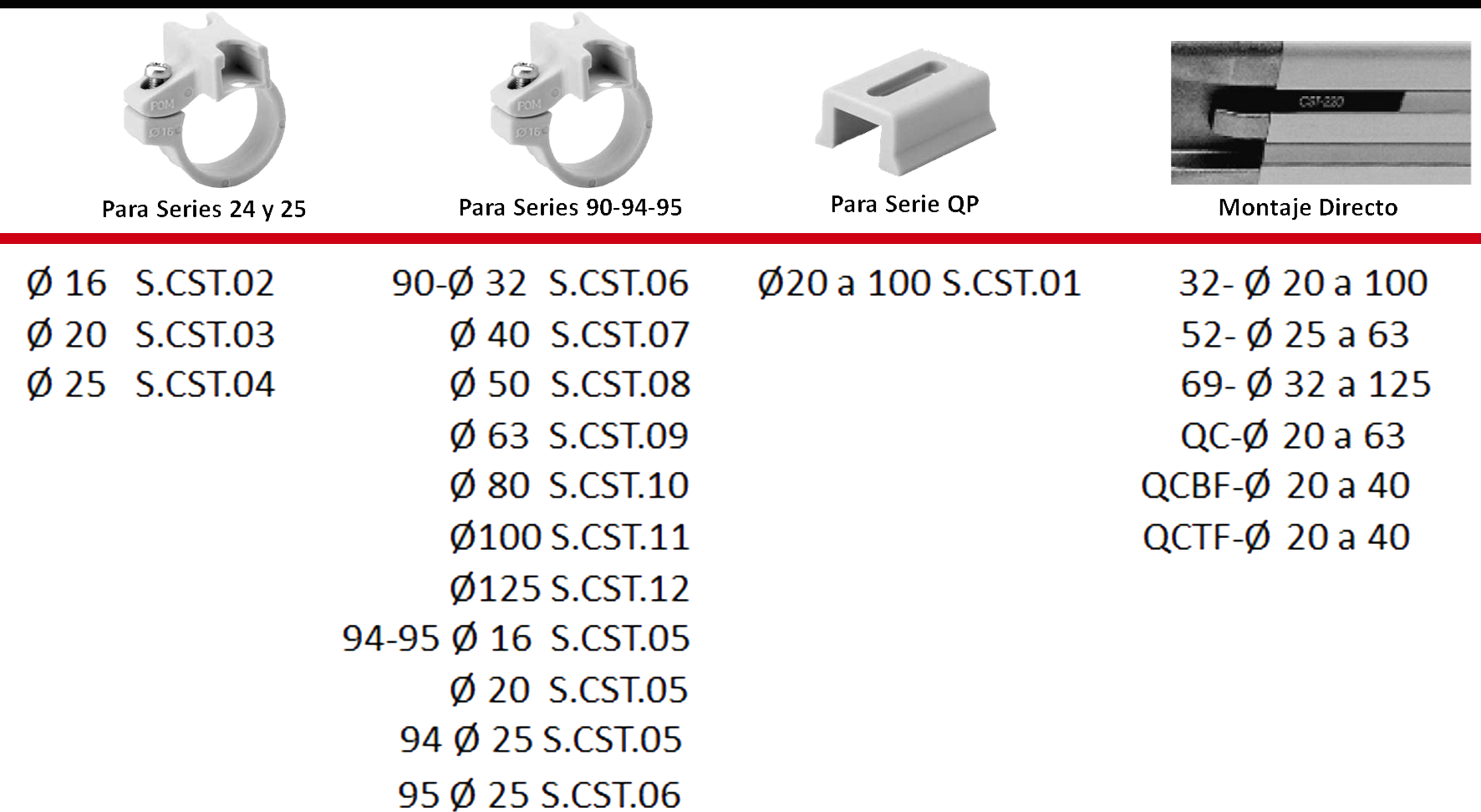

Fijación Directamente en las ranuras de los cilindros o mediante adaptadores
Señalización Mediante diodo LED amarillo
Protecciones Ver las características específicas del modelo.
Tiempo de conmutación Sensores Reed <1,8 ms Sensores electrónicos <1 ms
Temperatura de trabajo -10 ºC ÷ 80 ºC
Vita eléctrica Sensores Reed 10.000.000 ciclos Sensores electrónicos 1.000.000.000 ciclos
Conexiones eléctricas Sensores con cable 2 hilos sección 2 x 0,14 estándar 2 m alta flexibilidad. Sensores con cable 3 hilos sección 3 x 0,14 estándar 2 m alta flexibilidad. Sensores con conector M8 y cable 0,3 m.
