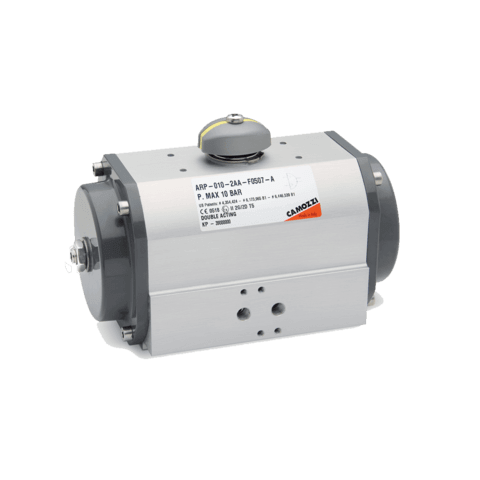

Cilindros Rotativos Camozzi ARP

     Descripción

Los actuadores rotativos Series ARP han sido diseñados para satisfacer las altas demandas por la industria de procesos, donde principalmente se utilizan para controlar la apertura y cierre de válvulas de proceso, mientras que las válvulas de bola y válvulas de mariposa son los tipos más comunes.

Los actuadores existen en trece diferentes tamaños con el fin de cubrir una amplia gama de aplicaciones. A través de los tornillos de ajuste situados en las tapas de los extremos es posible ajustar mecánicamente la apertura / cierre de ángulo de ± 5 °. Todos los actuadores rotativos de la serie ARP son certificados ATEX, las conexiones de aire se realizan en conformidad con la Namur VDI / VDE 3845 , mientras que el maquinado de la interfaz de la válvula de proceso está en conformidad con el estándar ISO 5211.

» Productos certificados ATEX

» Amplia gama de disponibilidad de tamaños

» Conexiones de aire de acuerdo con Namur VDI/ VDE 3845 de perforación

» Interfaz de perforación de la válvula de proceso de acuerdo con la norma ISO5211

Modelo: “Rack & Piñón”

Tamaño: 1, 3, 5, 10, 12, 20, 35, 55, 70, 100, 150, 250, 400

Ángulos de rotación: 90°

     Características

Tipo de construcción Tipo Rack & Piñón
Operación Retorno por muelle (simple efecto), doble efecto.
Materiales cuerpo extruido perfil AL (cuerpo de AL anodizado moldeado a presión para modelo ARP400) tapas finales/pistones/bastidores de AL anodizado moldeado a presión (tapas en tecnopolímero para mod. ARP001) Piñón de acero plateado en zinc - Piezas de guía de POM - Juntas de NBR
Tamaño 001, 003, 005, 010, 012, 020, 035, 055, 070, 100, 150, 250, 400
Temperatura de operación - 30°C ÷ 100°C
Ángulo de rotación 90°
Tipo de montaje directamente a la brida de la válvula con tornillos y pernos, o con kits que consiste en el soporte y adaptador de clavija*
Presión de operación 2 ÷ 10 bar
Fluido aire filtrado sin lubricación. Si es usado el aire lubricado, es recomendado usar aceite ISOVG32. Una vez aplicado el lubricante no deberá ser interrumpido.
Kits de partes de repuesto disponible - kits que incluyen partes de deslizamiento y juntas; - kits que contienen los resortes para transformar un actuador de doble efecto a uno de simple efecto con muelle de retorno.
Certificación ATEX
