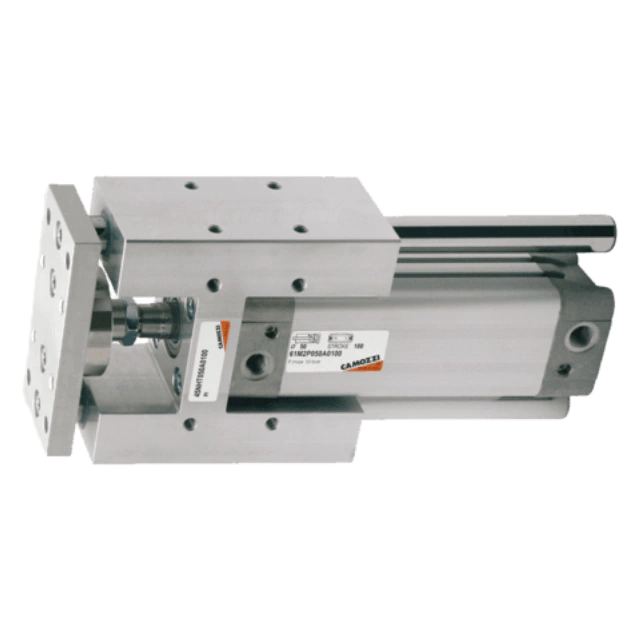

Guías Antigiro Camozzi para cilindros DIN/ISO Serie 45

     Descripción

Las guías Serie 45 se pueden utilizar con todos los cilindros de normas DIN/ISO 6432 de ø12 ÷ ø25 y de normas DIN/ISO 6431 del ø32 ÷ ø100. Estas guías han sido realizadas para impedir la rotación del vástago. Las guías pueden soportar eventuales cargas radiales.

Las guías Serie 45 están disponibles en tres distintos modelos en función de las cargas aplicables. Las guías tipo UT y HT con soporte de deslizamiento son autolubricantes, mientras que las guías HB son con casquillo de bolas. Se recomienda consultar los diagramas para definir las cargas aplicables en función de la carrera elegida. Cuanto más cortas son las carreras más altas pueden ser las cargas aplicadas.

» A utilizar con VDMA/ cilindros ISO

» Disponible con casquillo de bronce o con rodamiento de bolas

Para cilindros DIN/ISO 6432 - ø 12, 16, 20, 25 mm.

Para cilindros DIN/ISO 6431 - ø 32, 40, 50, 63, 80, 100 mm

     Características

Tipo de construcción en U y en H
Funcionamiento Mod. 45NUT y 45NHT: sin lubrificación Mod. 45NHB: con lubrificación según DIN 51825 código KP2G-20
Materiales cuerpo: aluminio anodizado casquillo unión: acero inox AISI 303 brida: aluminio anodizado columnas guía: acero inox AISI 420B rolado (Mod. 45NUT y 45NHT) - acero C50 templado (Mod. 45BNHB)
Sujeción mediante agujeros roscados
Presión de entrada 0 ÷ 10 bar
carreras min - max ver diagramas
Posición de montaje a elección
